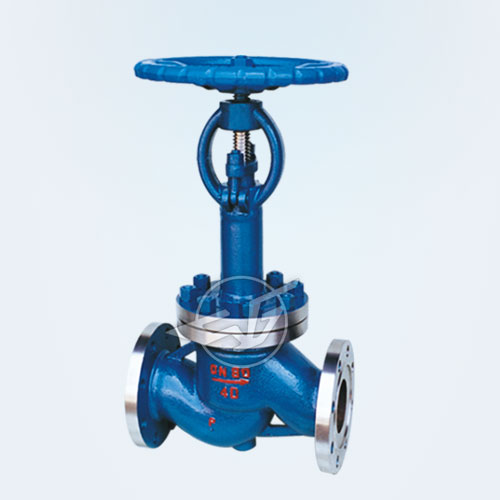

低溫截止閥
公稱通徑：DN50~300mm
公稱壓力：PN1.6~4.0MPa
工作溫度：-196~-46℃
適用介質：丙烷/丙烯、甲醇,乙烷、煤氣/液氨
主要材質：1Cr17Ni12、1Cr18Ni9Ti
設計與制造：JB/T7749
結構長度：GB12221
法蘭尺寸：JB79
壓力-溫度：GB9131
試驗-檢驗：JB/T9092
DJ41Y低溫截止閥概述：
DJ41Y低溫截止閥適用于低溫液體貯運設備的管理系統(tǒng)，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統(tǒng)。
DJ41Y低溫截止閥壓力試驗：
|
公稱壓力 |
1.6 |
2.5 |
4.0 |
|
強度試驗 |
2.4 |
3.8 |
6.0 |
|
水密封試驗 |
1.8 |
2.8 |
4.4 |
|
上密封試驗 |
1.8 |
2.8 |
4.4 |
|
氣密封試驗 |
0.4-0.7 |
||
DJ41Y低溫截止閥零件材料：
|
體蓋板 |
閥桿 |
密封面 |
墊片 |
埴料 |
工作溫度℃ |
適用介質 |
|
LCB |
1Cr17Ni12 |
DTL/DTL |
1Cr13/柔性石墨低溫石棉 |
PTFE |
-46 |
丙烷/丙烯 |
|
LC1 |
-60 |
|||||
|
LC2 |
-73 |
|||||
|
LC3 |
1Cr18Ni9Ti |
-101 |
||||
|
LC4 |
-115 |
|||||
|
LC8 |
-196 |
| DN | L | D | D1 | D2 | b | z-φd | D0 | –46℃ | –101℃ | –196℃ | (Kg) |
| DJ41Y-16C/P/R DJ641Y-16C/P/R DJ9B41Y-16C/P/R | |||||||||||
| 50 | 230 | 160 | 125 | 100 | 16 | 4-φ18 | 240 | 460 | 480 | 520 | 15 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-φ18 | 280 | 475 | 505 | 525 | 23 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-φ18 | 280 | 520 | 550 | 590 | 28 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-φ18 | 320 | 545 | 575 | 615 | 32 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-φ18 | 360 | 590 | 620 | 660 | 88 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-φ18 | 400 | 650 | 680 | 730 | 98 |
| 200 | 600 | 335 | 295 | 265 | 26 | 12-φ23 | 400 | 850 | 880 | 930 | 155 |
| 250 | 730 | 405 | 355 | 320 | 30 | 12-φ25 | 450 | 956 | 986 | 1036 | 425 |
| 300 | 850 | 460 | 410 | 375 | 30 | 12-φ25 | 500 | 1095 | 1125 | 1175 | 641 |
| DJ41Y-25C/P/R DJ641Y-25C/P/R DJ9B41Y-25C/P/R | |||||||||||
| 50 | 230 | 160 | 125 | 100 | 20 | 4-φ18 | 240 | 460 | 480 | 520 | 16 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-φ18 | 280 | 475 | 505 | 525 | 23 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-φ18 | 280 | 520 | 550 | 590 | 29 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-φ23 | 320 | 545 | 575 | 615 | 32 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-φ25 | 360 | 590 | 620 | 660 | 90 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-φ25 | 400 | 650 | 680 | 730 | 98 |
| 200 | 600 | 360 | 310 | 278 | 34 | 12-φ25 | 400 | 850 | 880 | 930 | 159 |
| 250 | 730 | 425 | 370 | 332 | 36 | 12-φ30 | 450 | 956 | 986 | 1036 | 436 |
| 300 | 850 | 485 | 430 | 390 | 40 | 16-φ30 | 500 | 1095 | 1125 | 1175 | 657 |
| DJ41Y-40C/P/R DJ641Y-40C/P/R DJ9B41Y-40C/P/R | |||||||||||
| 50 | 230 | 160 | 125 | 100 | 88 | 20 | 240 | 483 | 504 | 546 | 16 |
| 65 | 290 | 180 | 145 | 120 | 110 | 22 | 280 | 499 | 530 | 551 | 24 |
| 80 | 310 | 195 | 160 | 135 | 21 | 22 | 280 | 546 | 578 | 620 | 30 |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 320 | 572 | 604 | 646 | 33 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 360 | 620 | 651 | 693 | 93 |
| 150 | 480 | 300 | 250 | 218 | 204 | 30 | 400 | 683 | 741 | 767 | 100 |
| 200 | 600 | 360 | 320 | 282 | 260 | 38 | 400 | 893 | 924 | 977 | 163 |
| 250 | 730 | 425 | 385 | 345 | 313 | 42 | 450 | 1004 | 1035 | 1088 | 447 |
| 300 | 850 | 485 | 450 | 408 | 364 | 46 | 500 | 1150 | 1181 | 1234 | 673 |
